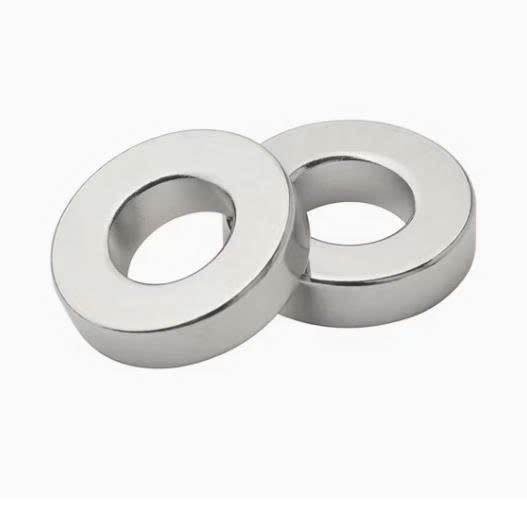

Nam Châm NdFeB Dạng Vòng

Trong các dòng nam châm đất hiếm hiện nay, nam châm NdFeB dạng vòng (NdFeB Ring Magnet) là một trong những loại được sử dụng phổ biến nhất nhờ lực từ mạnh, hình dạng tối ưu cho chuyển động xoay, và khả năng hoạt động ổn định trong môi trường công nghiệp. Nhờ cấu trúc hình vòng (ring), loại nam châm này được ứng dụng rộng rãi trong động cơ, rotor, encoder, thiết bị điện tử, cảm biến tốc độ, và nhiều thiết bị cơ – điện khác.

Với định hướng cung cấp vật liệu từ tính chất lượng cao cho doanh nghiệp và nhà sản xuất, SHS Material Vina mang đến dòng nam châm NdFeB dạng vòng đa dạng kích thước, nhiều tùy chọn lớp phủ, lực từ mạnh và ổn định, phù hợp cho nhiều ứng dụng chuyên dụng.

Bài viết này sẽ giúp bạn hiểu rõ đặc điểm, phân loại, cấu tạo, ưu điểm, nhược điểm, ứng dụng, thông số kỹ thuật và lý do vì sao các nhà máy nên lựa chọn nam châm NdFeB dạng vòng cho hệ thống sản xuất của mình.

1. Nam châm NdFeB dạng vòng là gì?

Nam châm NdFeB dạng vòng là loại nam châm được làm từ hợp kim Neodymium – Sắt – Bo (Nd₂Fe₁₄B) theo công nghệ thiêu kết hoặc ép kết dính, có hình dạng vòng tròn, vòng khuyên, hoặc vòng có lỗ ở giữa.

Loại nam châm này thường có:

• Đường kính ngoài (OD)

• Đường kính trong (ID)

• Độ dày (T)

Chính ba thông số này quyết định lực từ, mật độ từ thông, hình dạng từ trường, khả năng giữ từ, cũng như ứng dụng thực tế.

Nhờ hình dạng vòng đặc trưng, NdFeB Ring Magnet được ưu tiên dùng cho các thiết bị cần chuyển động xoay tròn, vòng quay tốc độ cao, hoặc dạng rotor.

2. Cấu tạo của nam châm NdFeB hình vòng

Nam châm NdFeB dạng vòng được sản xuất từ bột hợp kim NdFeB thuần, gồm các thành phần:

• Neodymium (Nd): Nguyên tố đất hiếm tạo nên lực từ mạnh

• Iron (Fe): Tăng độ bền và mật độ

• Boron (B): Ổn định cấu trúc tinh thể

• Dysprosium (Dy – tùy chọn): Tăng khả năng chịu nhiệt cao

• Coating (Ni, Zn, Epoxy, Gold…): Chống oxy hóa và tăng tuổi thọ

Tùy theo nhu cầu ứng dụng, SHS cung cấp nam châm dạng vòng với nhiều lớp phủ và grade từ khác nhau như: N35, N38, N42, N45, N50, N52, và các phiên bản chịu nhiệt cao như H, SH, UH, EH.

3. Đặc điểm nổi bật của nam châm NdFeB dạng vòng

3.1. Lực từ mạnh nhất trong các dạng nam châm vòng

Hợp kim NdFeB cung cấp lực từ mạnh nhất hiện nay trong dòng nam châm thương mại, với khả năng tạo ra mật độ từ thông cao dù kích thước nhỏ.

Nhờ hình dạng vòng, đường đi của từ trường trở nên đối xứng, cho phép:

• Tối ưu hiệu suất motor

• Đảm bảo chuyển động mượt, ổn định

• Tăng lực hút và khả năng giữ

3.2. Tính ổn định từ trường tốt

Nhờ cấu trúc đồng nhất, nam châm dạng vòng cho ra từ trường đều và ổn định hơn, đặc biệt phù hợp với:

• Motor servo

• Encoder độ chính xác cao

• Cảm biến tốc độ

• Thiết bị đo vòng quay (rotation measurement)

3.3. Khả năng tùy chỉnh kích thước linh hoạt

SHS có thể cung cấp:

• Vòng mỏng

• Vòng dày

• Vòng siêu nhỏ

• Vòng cỡ lớn

• Vòng từ nhiều lớp phủ

• Vòng theo bản vẽ của khách hàng

3.4. Nhiều lựa chọn lớp phủ chống oxy hóa

Các lớp phủ phổ biến:

• Nickel (Ni-Cu-Ni): Chống gỉ tốt, thẩm mỹ

• Kẽm (Zn): Phủ mỏng, rẻ

• Epoxy: Chống ăn mòn tốt, màu đen

• Phủ vàng (Au): Chống oxy hóa cao, dùng trong thiết bị cao cấp

• Phủ Parylene: Siêu bền, dùng trong y tế và cảm biến

3.5. Độ chính xác kích thước cao

Nhờ quy trình mài CNC:

• Độ sai số nhỏ

• Bề mặt đẹp

• Hình dạng đồng đều

4. Nhược điểm của nam châm NdFeB dạng vòng

Mặc dù có nhiều ưu điểm, loại nam châm này cũng tồn tại một số hạn chế:

• Dễ giòn, dễ vỡ nếu va đập mạnh

• Nhạy cảm với oxy hóa (nếu không được phủ)

• Chịu nhiệt hạn chế (80–200°C tùy grade)

• Giá thành cao hơn ferrite

Tuy nhiên, với hiệu suất vượt trội, chi phí đầu tư vẫn hoàn toàn hợp lý cho các ứng dụng công nghiệp.

5. Ứng dụng của nam châm NdFeB dạng vòng

Nhờ lực từ mạnh, kích thước linh hoạt và từ trường đối xứng, loại nam châm này được ứng dụng rất nhiều trong:

5.1. Động cơ (Motor) – Ứng dụng phổ biến nhất

• Motor DC

• Motor servo

• Motor bước (Stepper motor)

• Motor BLDC

NdFeB Ring Magnet giúp motor chạy mạnh, ổn định và tiết kiệm điện.

5.2. Rotor – Stator trong hệ truyền động

Nhờ hình dạng vòng, nam châm phù hợp làm rotor cho các hệ truyền động cần mô-men xoắn lớn.

5.3. Bộ mã hóa (Encoder)

Các encoder đo tốc độ, đo vị trí thường sử dụng vòng từ để tạo tín hiệu chính xác.

5.4. Cảm biến Hall – Cảm biến tốc độ

Độ đồng đều từ trường của vòng từ giúp cảm biến hoạt động chính xác.

5.5. Thiết bị y tế – Thiết bị đo lường

Dùng trong:

• Máy phân tích

• Hệ thống điều khiển vị trí

• Thiết bị đo dòng chảy

5.6. Thiết bị âm thanh (Audio)

Một số loại loa, tai nghe, microphone sử dụng vòng từ nhỏ để tạo từ trường mạnh.

5.7. Ứng dụng công nghiệp khác

• Hệ thống ly tâm

• Ổ đĩa HDD

• Nam châm treo tải lực cao

• Cơ cấu đóng – mở tự động

6. Tùy chọn kỹ thuật của SHS cho nam châm NdFeB dạng vòng

6.1. Grade từ (mức độ lực từ)

Có sẵn:

• N35 – N52

• N35H, N38H, N42H

• N35SH, N38SH

• N35UH, N33EH

6.2. Lực từ tiêu chuẩn

• Br: 1.1 – 1.45 T

• Hcj: 900 – 2000 kA/m

• (BH)max: lên đến 52 MGOe

6.3. Dung sai kích thước

• ±0.05 mm (tiêu chuẩn)

• ±0.03 mm (gia công chính xác cao)

6.4. Phân cực từ

• Axial magnetized (phổ biến nhất)

• Radial magnetized

• Multi-pole magnetized trên chu vi vòng

6.5. Lớp phủ

• Nickel

• Zinc

• Epoxy đen

• Gold

• Parylene

7. Lợi ích khi mua nam châm NdFeB vòng tại SHS Material Vina

• Sản phẩm được kiểm định chất lượng nghiêm ngặt

• Cung cấp theo yêu cầu bản vẽ kỹ thuật

• Tư vấn grade từ phù hợp ứng dụng

• Nhiều lựa chọn lớp phủ

• Đảm bảo độ chính xác cao

• Giá tốt cho khách hàng nhà máy, OEM

• Hỗ trợ test lực từ – đo lực kéo

8. Các kích thước thông dụng

• OD 10mm – ID 5mm – T 2mm

• OD 20mm – ID 8mm – T 5mm

• OD 32mm – ID 10mm – T 3mm

• OD 50mm – ID 25mm – T 5mm

Ngoài ra SHS nhận đặt theo yêu cầu riêng.

9. Kết luận

Nam châm NdFeB dạng vòng là một trong những sản phẩm quan trọng nhất trong ngành công nghiệp từ tính hiện đại. Với lực từ mạnh, độ ổn định cao, khả năng điều chỉnh linh hoạt và ứng dụng rộng, đây là lựa chọn hàng đầu cho các motor, rotor, cảm biến, encoder và thiết bị điều khiển.

SHS Material Vina cam kết cung cấp nam châm NdFeB chất lượng cao, chính xác, đầy đủ lớp phủ và nhiều tùy chọn kỹ thuật phục vụ khách hàng trong các lĩnh vực cơ khí – điện tử – quang học – tự động hóa.
