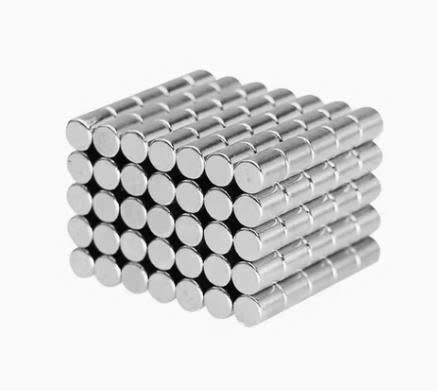

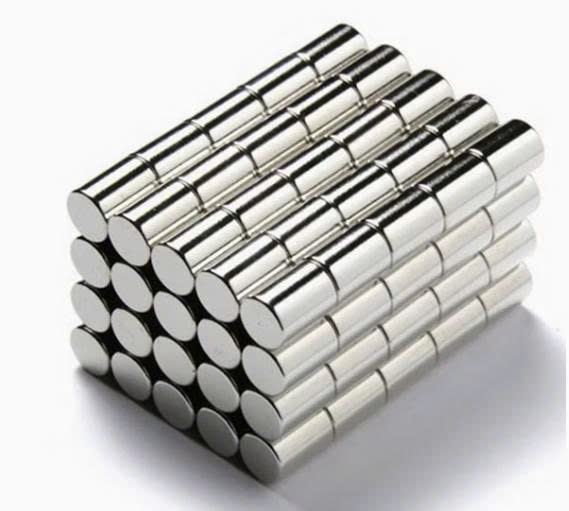

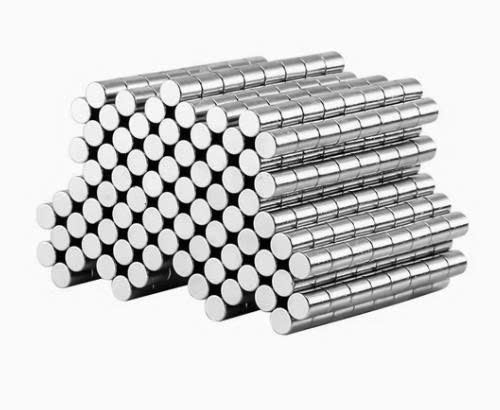

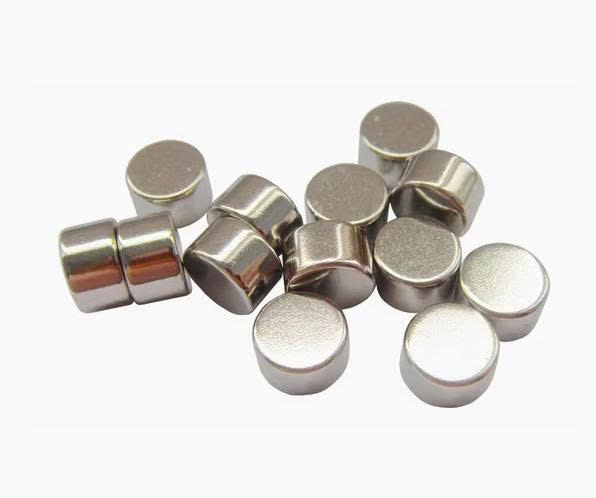

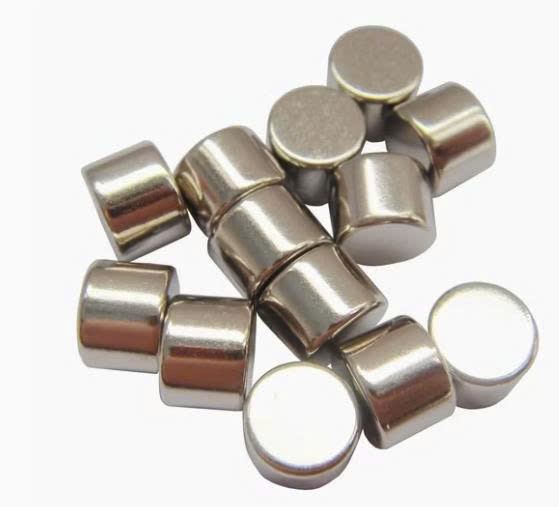

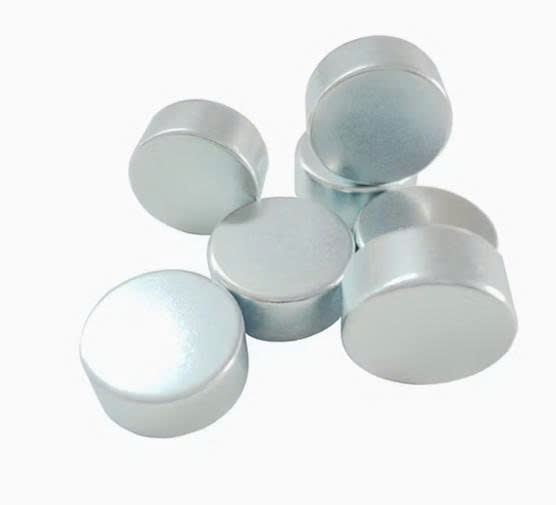

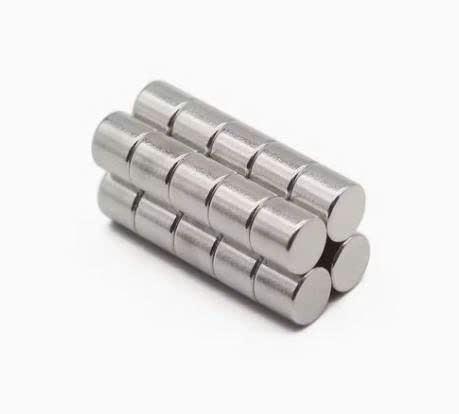

Nam Châm NdFeB Dạng Trụ

Trong số các dòng nam châm đất hiếm hiện nay, nam châm NdFeB dạng trụ (NdFeB Cylinder Magnet) là một trong những loại có lực từ mạnh, độ xuyên sâu từ trường tốt, và khả năng hoạt động ổn định trong môi trường công nghiệp. Với hình dạng trụ tròn, đồng đều từ lõi đến bề mặt, loại nam châm này được sử dụng phổ biến trong cơ khí, điện tử, đồ gá, y tế, cảm biến và các ứng dụng công nghiệp đòi hỏi lực từ mạnh trên diện tích nhỏ.

SHS Material Vina cung cấp đa dạng lựa chọn nam châm NdFeB dạng trụ với nhiều kích thước, nhiều grade từ, nhiều loại lớp phủ và khả năng gia công chính xác cao theo bản vẽ. Bài viết này sẽ giúp bạn hiểu rõ đặc điểm, cấu tạo, phân loại, ưu – nhược điểm, ứng dụng, thông số kỹ thuật, và lý do vì sao đây là một trong những dòng nam châm mạnh nhất và được sử dụng nhiều nhất hiện nay.

1. Nam châm NdFeB dạng trụ là gì?

Nam châm NdFeB dạng trụ (còn gọi là nam châm hình trụ, nam châm tròn dài, cylindrical magnet) là loại nam châm được chế tạo từ hợp kim đất hiếm Neodymium – Iron – Boron (Nd₂Fe₁₄B), có hình dạng trụ tròn, gồm:

• Đường kính (D)

• Chiều cao / Chiều dài (H / L)

Bên cạnh dạng trụ nguyên khối, một số loại còn được khoan lỗ, xẻ rãnh hoặc gia công theo yêu cầu đặc biệt.

Nhờ hình dạng trụ, từ trường được tập trung mạnh vào hai đầu, tạo nên lực hút sâu và ổn định, vượt trội so với các dạng nam châm khác cùng kích thước.

2. Cấu tạo của nam châm NdFeB dạng trụ

Nguyên liệu chính để sản xuất nam châm trụ là hợp kim NdFeB phủ các lớp chống gỉ. Thành phần đặc trưng:

• Neodymium (Nd): tạo ra lực từ mạnh

• Iron (Fe): tăng độ bền và độ cứng

• Boron (B): ổn định cấu trúc

• Dysprosium (Dy – tùy chọn): giúp tăng khả năng chịu nhiệt

• Coating (lớp phủ): bảo vệ bề mặt khỏi oxy hóa

Các lớp phủ phổ biến:

• Nickel (Ni-Cu-Ni): chống gỉ tốt, thẩm mỹ

• Kẽm (Zn): rẻ, phủ mỏng

• Epoxy (đen): chống ăn mòn cao

• Gold (Au): dùng cho thiết bị cao cấp

• Parylene: chuyên dụng trong cảm biến và thiết bị y tế

3. Đặc điểm nổi bật của nam châm NdFeB dạng trụ

3.1. Từ lực mạnh và độ xuyên sâu lớn

Đây là đặc điểm làm nên giá trị của nam châm dạng trụ. Với hình dạng kéo dài theo một trục:

• Từ trường tập trung mạnh ở hai đầu

• Độ xuyên sâu từ trường cao

• Lực hút mạnh ngay cả khi cách một khoảng nhỏ

Điều này giúp nam châm trụ hữu ích trong các ứng dụng gá kẹp, cảm biến và máy móc cần lực ổn định.

3.2. Kết cấu vững, độ chính xác cao

Nhờ quy trình thiêu kết và mài CNC:

• Độ dung sai nhỏ chỉ ±0.05mm

• Bề mặt mịn

• Tâm trục thẳng, ít cong vênh

Đặc biệt phù hợp với thiết bị cần tính chính xác cao như cơ khí chính xác, robot, cảm biến.

3.3. Hoạt động ổn định trong nhiều môi trường

Các phiên bản phủ Nickel hoặc Epoxy cao cấp có khả năng:

• Chống ăn mòn

• Chống oxy hóa

• Chịu va đập nhẹ

Ngoài ra, các grade chịu nhiệt như H, SH, UH, EH giúp nam châm hoạt động ổn định trong môi trường 80–230°C.

3.4. Nhiều kích thước linh hoạt

SHS cung cấp:

• Nam châm trụ mini (D2 x 2mm)

• Trụ lớn (D50 x 50mm)

• Trụ dài

• Trụ ngắn

• Trụ siêu mạnh N52

• Trụ theo bản vẽ khách hàng

4. Nhược điểm của nam châm NdFeB dạng trụ

Dù có hiệu suất từ cao, nam châm dạng trụ vẫn có một số hạn chế:

• Giòn, dễ gãy nếu va đập mạnh

• Chịu nhiệt hạn chế (trừ model có Dy)

• Nhạy cảm với rỉ sét nếu không phủ

• Giá thành cao hơn ferrite

Tuy nhiên, hiệu suất từ và độ ổn định cao khiến chúng vẫn là lựa chọn tối ưu trong nhiều ngành.

5. Ứng dụng của nam châm NdFeB dạng trụ

Nam châm trụ được sử dụng rộng rãi trong rất nhiều lĩnh vực, đặc biệt là các ứng dụng cần lực hút sâu hoặc từ trường tập trung.

5.1. Cơ khí – Đồ gá – Jig

Dùng để cố định, định vị sản phẩm trong:

• Máy CNC

• Máy gia công

• Đồ gá hàn

• Jig kiểm tra

Từ trường sâu giúp lực giữ chắc chắn và ổn định.

5.2. Cảm biến – Thiết bị đo lường

Nam châm trụ thường được dùng cùng:

• Cảm biến Hall

• Thiết bị đo vị trí

• Cảm biến tốc độ

• Encoder tuyến tính

Với lực từ mạnh và ổn định giúp đọc tín hiệu tốt.

5.3. Thiết bị y tế

Dùng trong:

• Hệ thống phân tách

• Máy thử nghiệm

• Thiết bị điều khiển vị trí

• Hệ thống bơm từ tính

5.4. Motor nhỏ – Thiết bị điện

Một số motor mini sử dụng nam châm dạng trụ làm:

• Rotor

• Stator

• Cơ cấu từ tính

5.5. Magnet fishing – Nam châm câu cá

Một số loại trụ lớn N52 được dùng để:

• Kéo kim loại

• Nhặt vật rơi

• Khám phá từ tính

5.6. Ứng dụng đời sống

• Ghim tài liệu

• Hít cửa

• Đồ chơi từ tính

• Kẹp sản phẩm thủ công

6. Thông số kỹ thuật nam châm NdFeB dạng trụ tại SHS

6.1. Grade từ đa dạng

• N35 – N52

• H, SH, UH, EH (chịu nhiệt cao)

6.2. Dung sai gia công

• Tiêu chuẩn ±0.05 mm

• Chính xác cao ±0.03 mm

6.3. Phân cực từ

• Axial magnetized (phổ biến nhất)

• Radial magnetized (đặc biệt theo yêu cầu)

6.4. Kích thước phổ biến

• D5 x 5mm

• D8 x 10mm

• D10 x 20mm

• D12 x 25mm

• D20 x 30mm

• D30 x 50mm

Ngoài ra, SHS nhận đặt kích thước theo bản vẽ kỹ thuật.

6.5. Lực từ & tính năng

• Br: 1.1 – 1.45 T

• Hcj: 900 – 2000 kA/m

• (BH)max: 35 – 52 MGOe

7. Lợi ích khi mua nam châm NdFeB dạng trụ tại SHS Material Vina

• Đầy đủ kích thước – lực từ – coating

• Gia công chính xác theo bản vẽ

• Sản phẩm đạt tiêu chuẩn xuất khẩu

• Chất lượng ổn định, từ trường mạnh

• Giá tốt cho nhà máy & OEM

• Kiểm định lực từ theo yêu cầu

• Giao hàng nhanh, số lượng lớn

8. Bảng so sánh nhanh với các dạng nam châm NdFeB khác

9. Kết luận

Nam châm NdFeB dạng trụ là một trong những dòng nam châm mạnh và ổn định nhất, phù hợp cho nhiều ứng dụng công nghiệp và dân dụng. Với lực từ sâu, độ chính xác cao, độ ổn định tốt và khả năng tùy chỉnh kích thước linh hoạt, nam châm trụ được nhiều nhà máy ưu tiên lựa chọn trong hệ thống cơ khí, tự động hóa, điện tử và cảm biến.

SHS Material Vina tự tin mang đến sản phẩm chất lượng cao, đáp ứng đầy đủ yêu cầu từ khách hàng, đặc biệt trong lĩnh vực sản xuất thiết bị công nghiệp và kỹ thuật.
