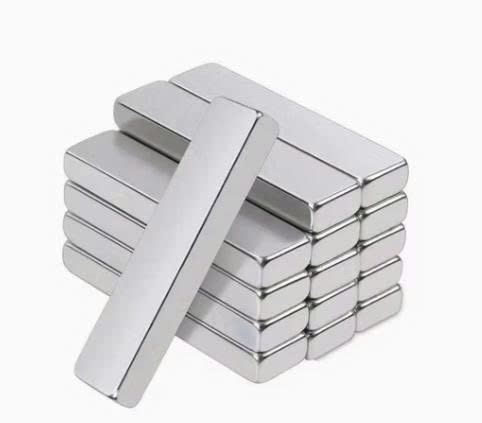

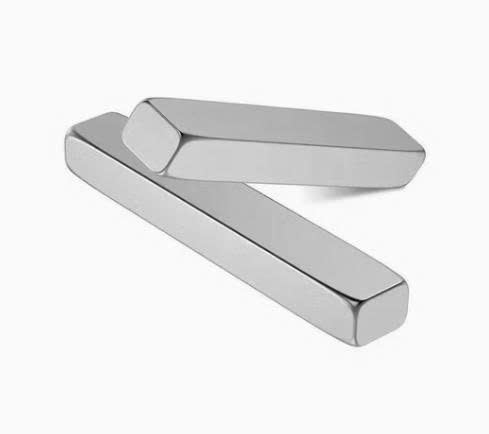

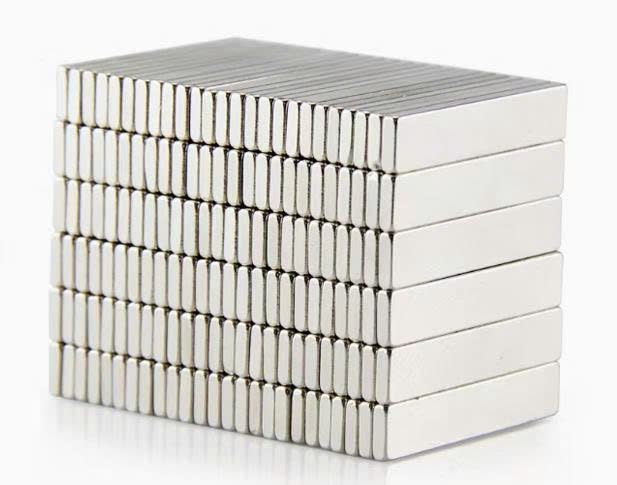

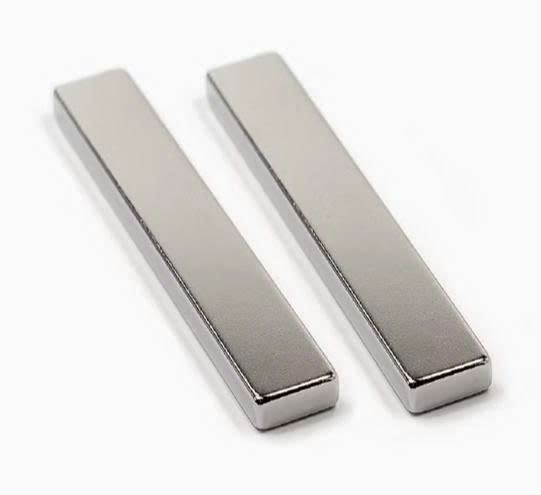

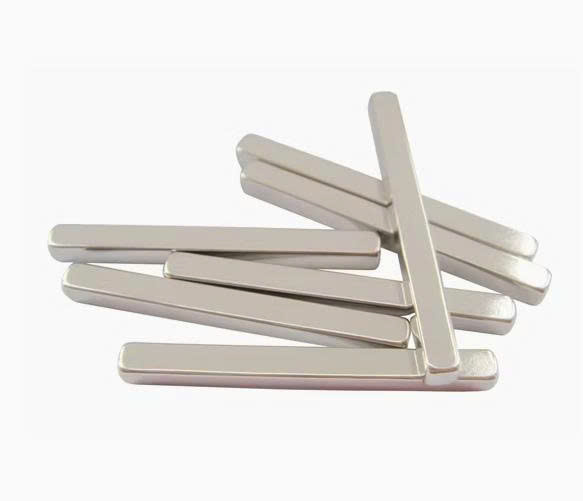

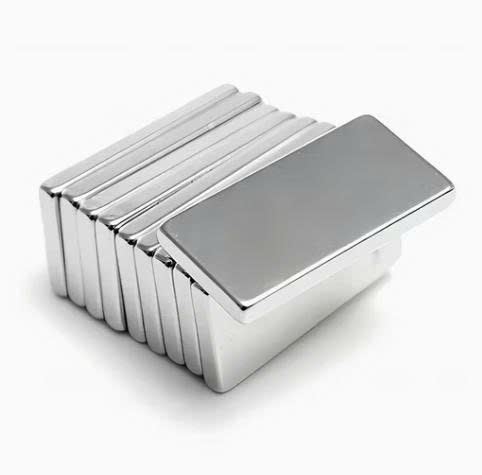

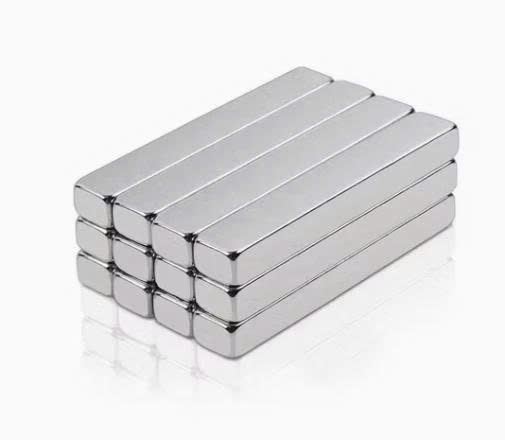

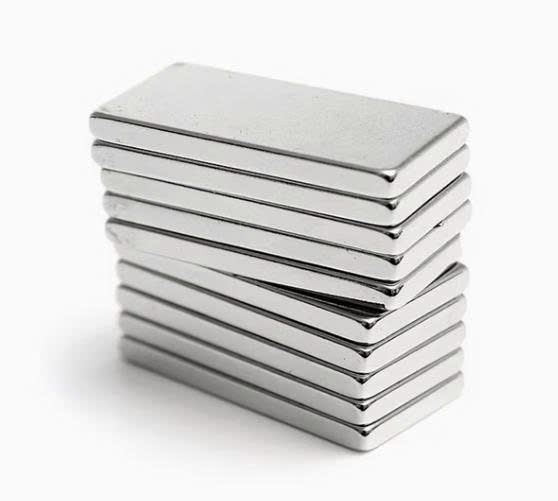

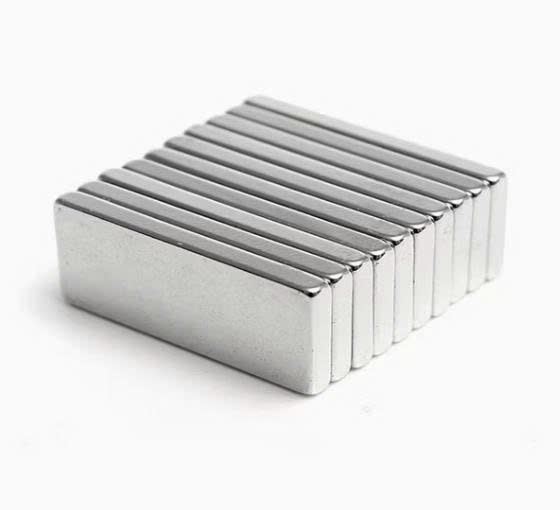

Nam Châm NdFeB Dạng Thanh (NdFeB Bar Magnet)

Nam châm NdFeB dạng thanh (NdFeB Bar Magnet) là một trong những dạng nam châm thông dụng nhất trong ứng dụng công nghiệp, nhờ lực từ mạnh, hình dạng dài – dễ bố trí trong cụm linh kiện, khả năng hút giữ hiệu quả và tính linh hoạt trong thiết kế. Đây là loại nam châm được làm từ hợp kim Neodymium – Sắt – Bo (Nd-Fe-B), thuộc nhóm nam châm đất hiếm có từ lực mạnh nhất hiện nay.

SHS Material Vina cung cấp đầy đủ các loại nam châm NdFeB dạng thanh, từ kích thước nhỏ vài mm đến các thanh dài phục vụ motor, robot, jig gá, cơ khí chính xác và thiết bị điện tử. Ngoài kích thước tiêu chuẩn, chúng tôi nhận gia công theo bản vẽ – theo yêu cầu kỹ thuật đặc biệt.

1. Nam châm NdFeB dạng thanh là gì?

Nam châm NdFeB dạng thanh (NdFeB Bar Magnet) là loại nam châm có:

• Hình dạng thuôn dài, tỉ lệ chiều dài lớn hơn chiều rộng và chiều dày.

• Từ hóa theo chiều dài, chiều dày hoặc chiều rộng, tùy mục đích sử dụng.

• Lực từ mạnh và tập trung, đặc biệt hiệu quả khi đặt dọc theo bề mặt cần hút giữ.

Nhờ hình dạng đặc biệt, loại nam châm này được ứng dụng rộng rãi trong:

• Motor điện

• Jig gá kẹp

• Robot tự động

• Thiết bị lọc tạp chất từ

• Cảm biến từ

• Cơ cấu đóng/mở tự động

•

2. Quy trình sản xuất Nam châm NdFeB dạng thanh

Hầu hết các nam châm thanh NdFeB đều được sản xuất bằng phương pháp thiêu kết (Sintered NdFeB) để đạt được lực từ mạnh nhất.

Quy trình gồm:

1. Chuẩn bị bột NdFeB – nghiền đến kích thước micro.

2. Ép định hình thành dạng khối dài.

3. Thiêu kết ở nhiệt độ cao để tạo khối rắn chắc.

4. Gia công cơ khí (mài, cắt, bo góc) đạt độ chính xác ±0.05 mm.

5. Phủ lớp chống ăn mòn (Ni, Zn, Epoxy…).

6. Từ hóa theo chiều dài hoặc chiều dày.

Bên cạnh đó, một số ứng dụng yêu cầu bề mặt đẹp, chống sứt mẻ có thể sử dụng Bonded NdFeB dạng thanh, được ép từ bột nam châm và keo chuyên dụng.

3. Ưu điểm của Nam châm NdFeB dạng thanh

3.1. Lực từ mạnh – vượt trội so với hầu hết các dòng nam châm khác

So với Ferrite, AlNiCo hay SmCo, nam châm NdFeB cho lực từ mạnh nhất, đặc biệt khi thiết kế dạng thanh dài giúp tập trung từ trường tốt hơn.

3.2. Linh hoạt khi lắp đặt

Dễ dàng:

• Gắn dọc theo bề mặt

• Gắn vào rãnh

• Xếp theo hàng để tạo từ lực lớn

• Tích hợp vào rotor hoặc stator

3.3. Đa dạng kích thước – tùy chỉnh theo yêu cầu

Tại SHS có:

• Thanh nhỏ 3×3×10 mm

• Thanh trung 5×5×20 mm

• Thanh lớn 10×10×50 mm

• Thanh dài 100 mm – 150 mm

Có thể gia công theo độ dài đặc biệt, bo tròn góc, khoan lỗ, gắn keo 3M.

3.4. Nhiều loại lớp phủ chống gỉ

Do NdFeB dễ oxy hóa, lớp phủ là yếu tố quan trọng:

3.5. Chịu nhiệt theo nhiều cấp độ

• Grade N: tới 80°C

• Grade H: 120°C

• Grade SH: 150°C

• Grade UH: 180°C

• Grade EH: 200°C

4. Ứng dụng của Nam châm NdFeB dạng thanh

4.1. Trong motor – servo – máy phát

Dạng thanh giúp bố trí theo dãy hoặc theo cung, tạo từ trường mạnh và đều.

Ứng dụng:

• Motor BLDC

• Motor servo công nghiệp

• Motor robot

• Máy phát điện nhỏ

• Motor cửa tự động

4.2. Jig gá – gá kẹp cơ khí

Nam châm thanh thường dùng để làm:

• Gá nam châm V-block

• Kẹp giữ chi tiết

• Gá hàn

• Kẹp bàn gia công

Vì dạng thanh dài nên lực giữ tập trung tốt và dễ lắp thẳng vào rãnh gá.

4.3. Lọc tạp chất kim loại

Nam châm thanh được sử dụng để chế tạo:

• Thanh lọc từ (magnetic bar)

• Lưới lọc nam châm

• Bộ tách sắt trong nghiền – trộn

4.4. Cảm biến – Encoder

Dùng trong:

• Cảm biến tốc độ

• Vòng từ encoder dạng thẳng

• Thiết bị đếm số vòng

4.5. Thiết bị dân dụng – đồ chơi – thiết kế nội thất

• Cửa từ

• Đồ chơi nam châm

• Kẹp giữ dụng cụ

• Nam châm dùng trong sản phẩm gỗ nội thất

5. Phân loại Nam châm NdFeB dạng thanh

5.1. Theo Grade (N35 → N52)

• N35: kinh tế

• N42: cân bằng sức mạnh – giá

• N48 – N52: siêu mạnh, dùng cho thiết bị công nghiệp

5.2. Theo kiểu từ hóa

• Từ hóa theo chiều dài (phổ biến nhất)

• Từ hóa theo chiều dày

• Từ hóa theo chiều rộng

• Đa cực theo chiều dài

5.3. Theo lớp phủ

• Nickel

• Kẽm

• Epoxy

• Vàng

• Phốt phát

5.4. Theo kích thước

• Thanh vuông

• Thanh chữ nhật

• Thanh dài

• Thanh dẹt

• Thanh mini

6. Vì sao nên chọn Nam châm NdFeB dạng thanh của SHS Material Vina?

✔ Kích thước đa dạng – luôn có sẵn

Từ 3 mm đến 150 mm, đáp ứng mọi nhu cầu của nhà máy.

✔ Gia công theo bản vẽ – sai số thấp

Độ chính xác ±0.03 mm đến ±0.05 mm, phủ lớp theo yêu cầu.

✔ Kiểm tra lực từ – đảm bảo đúng thông số

Sử dụng thiết bị kiểm tra từ trường chuyên dụng.

✔ Giá cạnh tranh – giao hàng nhanh

Hỗ trợ khách hàng OEM, sản xuất hàng loạt.

✔ Tư vấn kỹ thuật tận nơi

Dành cho doanh nghiệp cần tối ưu hóa chi phí – hiệu suất.

7. Các kích thước bán chạy tại SHS

• 3×3×10 mm

• 5×5×20 mm

• 5×10×30 mm

• 10×10×40 mm

• 10×10×50 mm

• 10×20×60 mm

• 20×20×100 mm

Chúng tôi nhận đặt sản xuất kích thước đặc biệt theo bản vẽ CAD.

8. Lưu ý khi sử dụng nam châm NdFeB dạng thanh

• Tránh để các thanh nam châm va mạnh vào nhau (vì dễ sứt cạnh).

• Không để gần thiết bị lưu trữ dữ liệu từ tính.

• Không dùng trong môi trường quá nhiệt vượt mức grade.

• Với môi trường ẩm – hóa chất, khuyến nghị dùng Epoxy đen.

• Khi lưu kho, nên đặt tấm ngăn để tránh dính lại gây vỡ nam châm.

9. SHS Material Vina – Nhận đặt hàng số lượng lớn, OEM và theo bản vẽ

Chúng tôi hỗ trợ:

• Sản xuất nam châm thanh theo bản vẽ kỹ thuật

• Gia công mài, bo cạnh, khoan lỗ

• Từ hóa theo yêu cầu

• Lắp ráp cụm nam châm (magnet assembly)

• Tư vấn chọn lớp phủ và grade từ phù hợp với môi trường sản xuất

10. Kết luận

Nam châm NdFeB dạng thanh là một lựa chọn hoàn hảo cho các ứng dụng yêu cầu lực từ mạnh, khả năng gắn kết tập trung và bố trí linh hoạt. Với các tùy chọn kích thước phong phú, lớp phủ đa dạng, grade từ rộng và khả năng gia công theo yêu cầu, loại nam châm này phù hợp với hầu hết ngành công nghiệp hiện đại.

SHS Material Vina tự hào cung cấp sản phẩm chất lượng cao, chính xác và ổn định, đáp ứng kỳ vọng của các doanh nghiệp tại Việt Nam.
