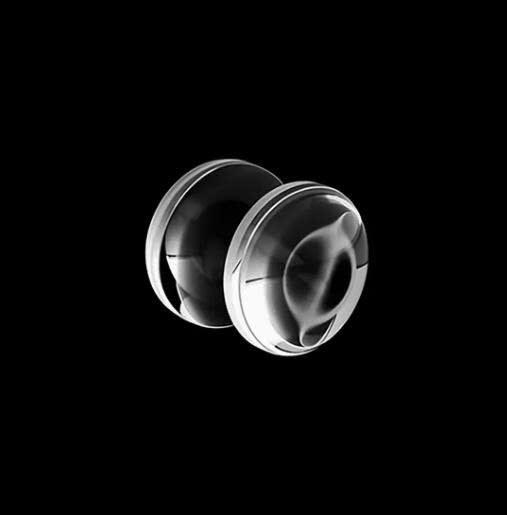

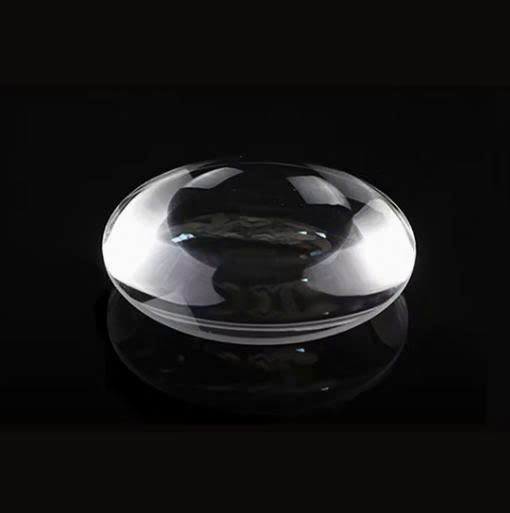

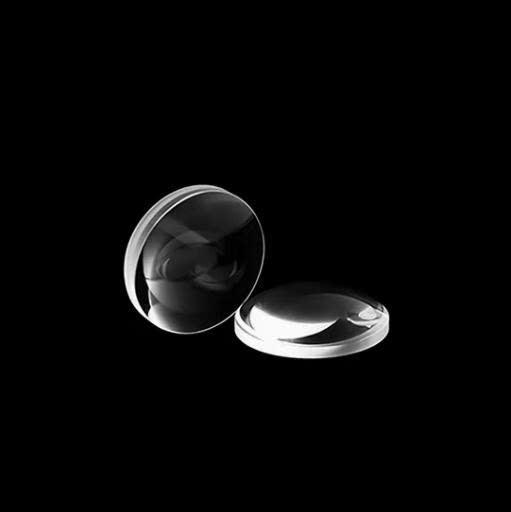

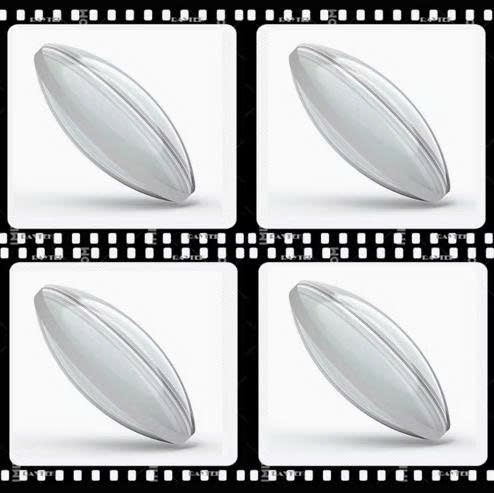

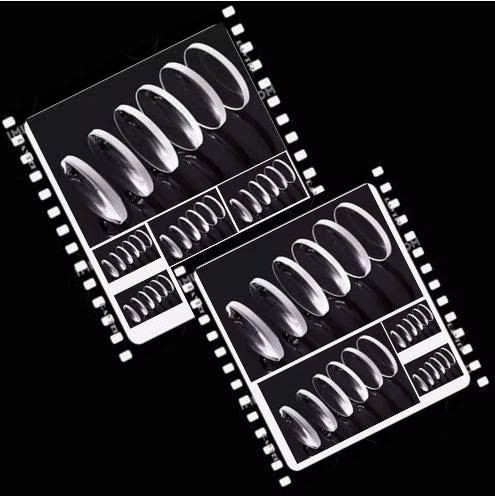

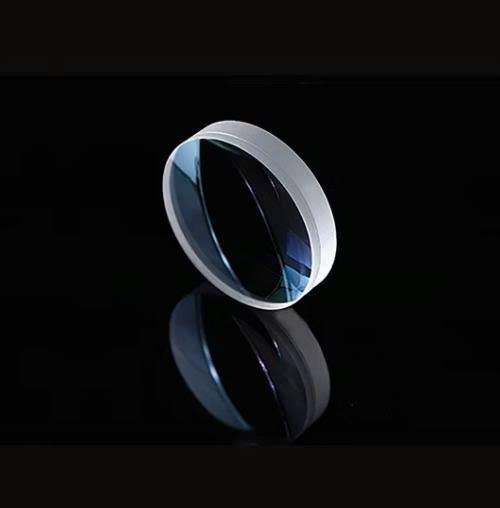

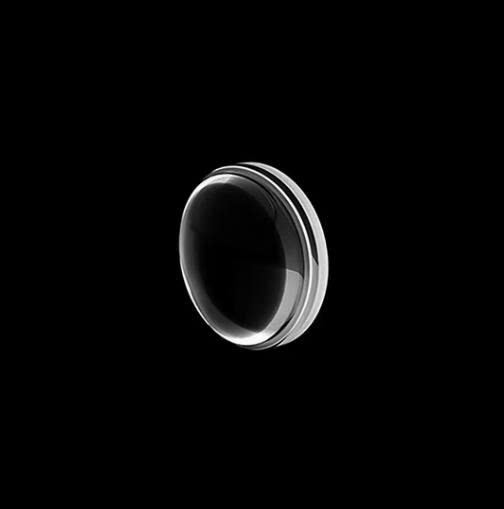

Bi-Convex Lens (DCX) – Thấu kính hai mặt lồi chất lượng cao tại SHS Material Vina

Trong lĩnh vực quang học hiện đại, Bi-Convex Lens (DCX) – hay thấu kính hai mặt lồi – là một trong những loại thấu kính hội tụ quan trọng nhất. Với thiết kế hai bề mặt đều lồi, DCX lens cho khả năng hội tụ ánh sáng mạnh, giảm méo hình và tối ưu chất lượng điểm ảnh, phù hợp cho nhiều hệ thống quang học từ giáo dục, công nghiệp, y tế đến laser và nghiên cứu.

Tại SHS Material Vina, chúng tôi cung cấp Bi-Convex Lens chất lượng cao, đa dạng vật liệu, lớp phủ và kích thước theo yêu cầu, phục vụ các hệ thống quang học tiêu chuẩn và các dự án OEM/ODM.

1. Bi-Convex Lens là gì?

Bi-Convex Lens (DCX) là thấu kính hội tụ có hai mặt đều lồi với độ cong tương tự nhau. Thiết kế này giúp:

• Tăng khả năng hội tụ ánh sáng

• Giảm quang sai cầu so với thấu kính Plano-Convex trong trường hợp tỷ lệ phóng đại gần 1:1

• Tập trung chùm sáng hiệu quả, cho điểm hội tụ nhỏ và sắc nét

• Phân bố quang sai đồng đều trên hai mặt

So với các loại thấu kính hội tụ khác, DCX lens là lựa chọn tối ưu trong các ứng dụng cần focus mạnh, góc thu lớn, chùm sáng vào và ra đối xứng, hoặc phóng đại 1:1.

2. Cấu tạo và nguyên lý hoạt động

• Hai mặt lồi tạo ra độ hội tụ lớn hơn so với PCX lens.

• Ánh sáng đi vào thấu kính sẽ bị bẻ cong về phía trục quang và hội tụ tại một tiêu điểm.

• Nhờ độ đối xứng hai mặt, DCX lens giảm méo hình trong các hệ thống đạt phóng đại 1x.

Bi-Convex được xem là “thấu kính hội tụ cân bằng”, phù hợp cho hệ thống quang học đối xứng.

3. Ứng dụng của Bi-Convex Lens (DCX)

3.1 Giáo dục & thí nghiệm

• Bộ thí nghiệm quang học

• Kính hiển vi đơn giản

• Dụng cụ dạy học về hội tụ ánh sáng

• Thiết bị trình chiếu và chiếu sáng

3.2 Hệ thống laser

• Hội tụ laser cho mục đích thí nghiệm

• Collimation và focusing beam

• Tăng cường độ điểm sáng trong các hệ thống đo

3.3 Camera & thiết bị hình ảnh

• Thấu kính lấy nét cho thiết bị camera công nghiệp

• Hệ thống hình ảnh 1:1

• Module cảm biến ánh sáng

3.4 Chiếu sáng, LED & Optical Engine

• Máy chiếu mini

• Module LED công suất cao

• Hệ thống condenser optics

3.5 Y tế và công nghệ

• Thiết bị soi chiếu

• Quang học trong các hệ thống phân tích mẫu

• Thiết bị kiểm tra quang phổ

3.6 Ứng dụng đặc biệt

• Thiết bị đo lường

• Thiết bị nghiên cứu vật lý quang

• Hệ quang học của drone, robot, AI vision

4. Vật liệu nền của Bi-Convex Lens tại SHS Material Vina

SHS cung cấp đầy đủ các loại vật liệu theo yêu cầu khách hàng:

4.1 BK7 / N-BK7

• Phổ biến nhất

• Giá tốt

• Trong suốt tốt với VIS (350–700 nm)

• Dùng cho hầu hết ứng dụng học tập, camera, chiếu sáng

4.2 Fused Silica / Quartz

• Truyền tốt từ UV → NIR

• Chịu nhiệt cao

• Phù hợp laser xung mạnh, UV, đo đạc chính xác

4.3 Vật liệu IR (dùng cho hồng ngoại)

• CaF2 – Calcium Fluoride

• MgF2 – Magnesium Fluoride

• Sapphire

• Silicon (Si)

• Germanium (Ge)

Phù hợp hệ thống IR: cảm biến nhiệt, máy đo khí, thiết bị an ninh, camera hồng ngoại.

4.4 Vật liệu tùy chọn khác

• ED Glass

• Thủy tinh tán sắc thấp

• Polymers quang học cho ứng dụng đặc biệt

5. Tùy chọn kích thước & thông số

SHS Material Vina cung cấp Bi-Convex Lens với:

• Đường kính: 4 mm → 200 mm

• Tiêu cự: từ ngắn đến rất dài (tùy hệ quang học)

• Độ dung sai: theo tiêu chuẩn hoặc tùy chỉnh

• Surface Quality: 40/20, 20/10, 60/40…

• Centering precision: ≤ 3 arcmin hoặc tốt hơn

Ngoài kích thước tiêu chuẩn, chúng tôi nhận sản xuất theo bản vẽ hoặc theo OEM yêu cầu.

6. Lớp phủ bề mặt (Coating Options)

6.1 AR Coating (Anti-Reflection)

• Giảm phản xạ trên bề mặt

• Tăng truyền sáng lên 99%+

• Có các dải phủ:

  • UV

  • VIS

  • NIR

  • IR

  • Broadband AR (phủ rộng)

6.2 Lớp phủ đặc biệt

• Lớp chống xước

• Lớp chống nước / chống bám dầu (AF/AS)

• DLC coating cho môi trường khắc nghiệt

• High Damage Threshold cho laser công suất lớn

SHS đáp ứng tất cả tùy chọn theo dự án hoặc theo dòng sản phẩm khách hàng đang dùng.

7. Lợi ích khi chọn Bi-Convex Lens từ SHS Material Vina

✔ Đa dạng vật liệu và tùy chọn

Cung cấp đầy đủ BK7, Fused Silica, CaF2, MgF2, Sapphire, Si, Ge...

✔ Sản phẩm chất lượng cao

Độ chính xác cao, giảm quang sai, tổn hao thấp.

✔ Hỗ trợ kỹ thuật chi tiết

Chúng tôi tư vấn lựa chọn vật liệu, tiêu cự, lớp phủ phù hợp hệ quang học.

✔ Giá cạnh tranh cho cả dự án nhỏ và lớn

Nhập trực tiếp từ nhà máy lớn tại Trung Quốc, giá tốt – minh bạch.

✔ Nhận gia công theo yêu cầu

Từ đơn chiếc đến số lượng lớn OEM.

8. Tóm tắt tính năng

• Thiết kế: Hai mặt lồi – hội tụ mạnh

• Ứng dụng: Laser, camera, chiếu sáng, đo lường, y tế, nghiên cứu

• Vật liệu: BK7, Fused Silica, CaF2, MgF2, Si, Ge…

• Lớp phủ: AR UV/VIS/NIR/IR, broadband AR, chống xước, chống nước

• Dịch vụ: Cung cấp tiêu chuẩn + gia công theo yêu cầu

SHS Material Vina – đơn vị cung cấp thấu kính quang học uy tín, tùy chỉnh mọi yêu cầu về Bi-Convex Lens.

Liên hệ ngay để được tư vấn thông số và chọn đúng loại lens phù hợp hệ quang học của bạn.
