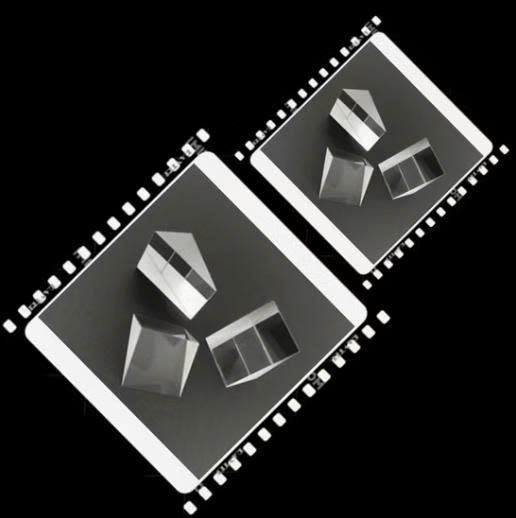

Lăng Kính Mái – Roof Prism – Lăng Kính Lật Ảnh Quan Trọng Trong Hệ Thống Quang Học Chính Xác

Lăng kính mái (Roof Prism) là một trong những loại lăng kính đặc biệt, được thiết kế với hai mặt tạo thành góc 90° như hình “mái nhà”. Nhờ cấu trúc này, roof prism có khả năng lật ảnh 180° theo trục ngang đồng thời điều hướng chùm tia trong không gian mà không làm thay đổi chất lượng hình ảnh. Đây là linh kiện cốt lõi trong các hệ quan sát, kính ngắm, ống nhòm, DSLR và nhiều hệ quang học công nghiệp.

Roof prism được đánh giá cao nhờ sự nhỏ gọn, dễ tích hợp, hiệu suất quang học ổn định và khả năng duy trì độ sắc nét trong dải VIS–NIR.

1. Lăng kính mái là gì?

Lăng kính mái là loại lăng kính có hai mặt nghiêng 90° tạo thành một cạnh gọi là roof edge. Khi ánh sáng phản xạ qua hai mặt này, ảnh sẽ bị đảo ngược trái–phải (image reversal) nhưng vẫn giữ đúng hướng theo trục đứng.

Điểm đặc biệt:

• Ảnh được lật lại đúng chiều, tránh hiện tượng ảnh bị soi gương.

• Cho phép thiết kế hệ quang học nhỏ gọn nhưng vẫn đảm bảo đường truyền ánh sáng dài.

• Có thể bẻ tia hoặc giữ tia truyền thẳng tùy loại lăng kính mái.

Lăng kính mái là linh kiện không thể thiếu trong ống nhòm roof, hệ ngắm quang học và nhiều thiết bị cầm tay hiện đại.

2. Cấu tạo của lăng kính mái

Một roof prism tiêu chuẩn sẽ bao gồm:

1. Mặt vào – nhận ánh sáng.

2. Mặt ra – xuất tia sáng sau khi đã lật ảnh.

3. Hai mặt tạo mái (roof faces) – hai mặt phản xạ quan trọng tạo nên cơ chế lật ảnh.

4. Các mặt phụ – tùy theo từng thiết kế (Amici, Schmidt-Pechan, Abbe-Koenig…)

Vật liệu phổ biến để sản xuất lăng kính mái:

Trong thương mại, BK7 và BaK4 là hai vật liệu chủ lực cho ống nhòm và thiết bị quan sát.

3. Nguyên lý hoạt động

Sự hoạt động của lăng kính mái dựa trên:

• Hai lần phản xạ trên hai mặt roof → ảnh bị đảo trái–phải.

• Các mặt khác điều hướng tia sáng qua phản xạ toàn phần (TIR) hoặc phản xạ gương tùy loại.

Nhờ cơ chế này:

• Ảnh sau khi ra khỏi lăng kính sẽ đúng chiều, không ngược như khi dùng lăng kính góc vuông thông thường.

• Hệ thống quang học có thể thu nhỏ kích thước mà không làm giảm chất lượng hình ảnh.

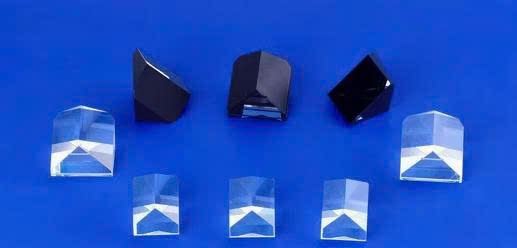

4. Các loại lăng kính mái phổ biến

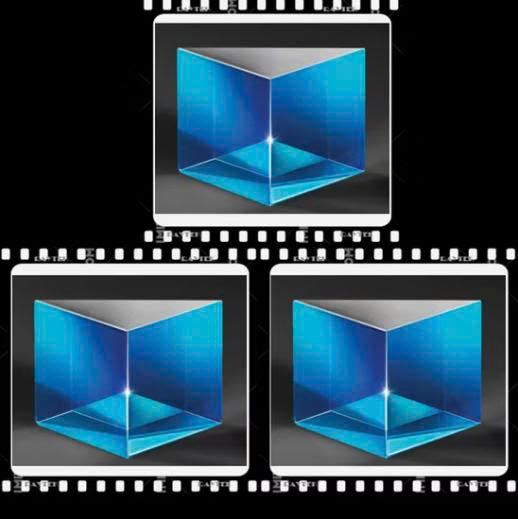

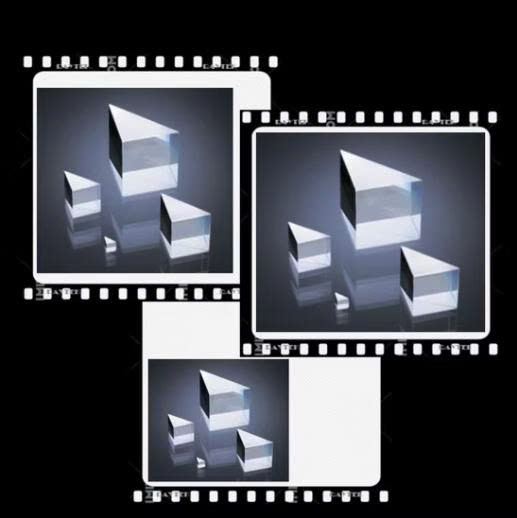

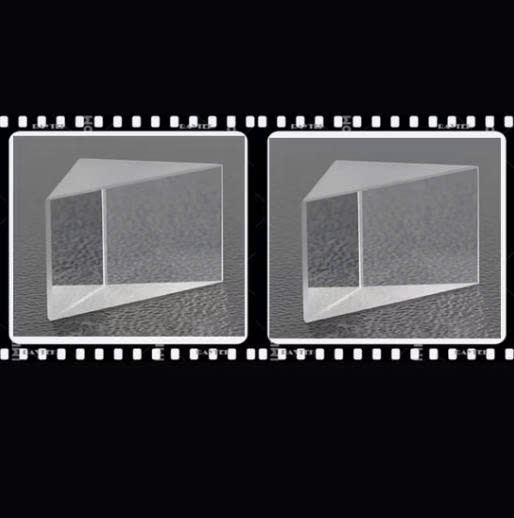

4.1. Right-Angle Roof Prism

• Lăng kính góc vuông có thêm roof edge.

• Lật ảnh + bẻ tia 90°.

• Dùng trong hệ quan sát, kính ngắm, thiết bị đo.

4.2. Amici Roof Prism (Porro-Abbe Prism)

• Lật ảnh và bẻ tia 90°.

• Xuất hiện trong kính thiên văn, ống nhòm, dụng cụ ngắm.

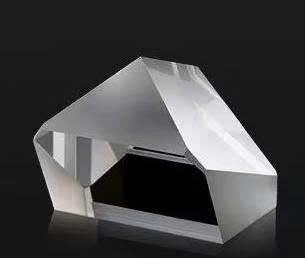

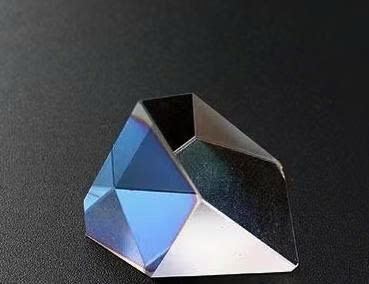

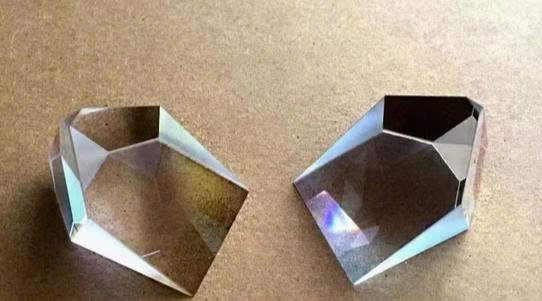

4.3. Roof Pentaprism

• Kết hợp cấu trúc pentaprism + roof edge.

• Lật ảnh + bẻ tia 90° cố định.

• Dùng trong kính ngắm DSLR.

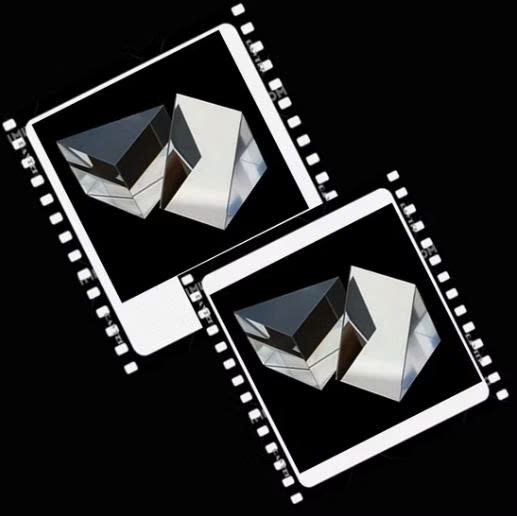

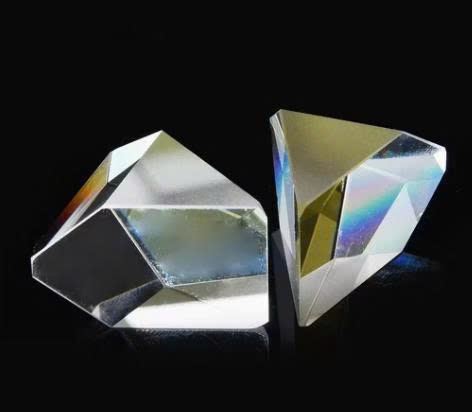

4.4. Schmidt-Pechan Roof Prism

• Rất phổ biến trong ống nhòm cao cấp.

• Cần coating điện môi và phase-correction để đạt hiệu suất cao.

4.5. Abbe-Koenig Roof Prism

• Hiệu suất truyền cao, không cần gương phản xạ.

• Dùng trong ống nhòm cao cấp cho độ sáng tối ưu.

5. Thông số kỹ thuật quan trọng

5.1. Roof Edge Accuracy

• Yêu cầu cực kỳ quan trọng.

• Roof edge càng sắc ⇒ ảnh càng nét ⇒ độ phân giải cao.

5.2. Surface Flatness

• Thường đạt từ λ/4 đến λ/10 tùy cấp độ.

• Ảnh hưởng trực tiếp đến độ méo và chất lượng hình ảnh.

5.3. Surface Quality (Scratch/Dig)

• Phổ biến 60/40, 40/20 hoặc tốt hơn.

• Thiết bị quang học cao cấp cần 20/10.

5.4. Coating

• AR coating (phổ VIS/NIR) cho mặt vào và ra.

• Dielectric mirror coating hoặc Al/Ag cho mặt phản xạ.

• Phase-Correction Coating (P-Coating) đặc biệt quan trọng cho ống nhòm roof.

6. Ứng dụng của lăng kính mái

• Ống nhòm Roof (Schmidt-Pechan / Abbe-Koenig)

• Hệ thống ngắm quang học, red-dot, riflescope

• Máy ảnh DSLR

• Kính thiên văn cầm tay

• Laser alignment & thiết bị đo kiểm

• Thiết bị y tế – nội soi quang học

• Dụng cụ quan sát công nghiệp

Nhờ khả năng đảo ảnh và định hướng tia sáng hiệu quả, roof prism là lựa chọn hàng đầu cho các thiết bị yêu cầu hình ảnh đúng chiều, sắc nét, độ ổn định cao.
