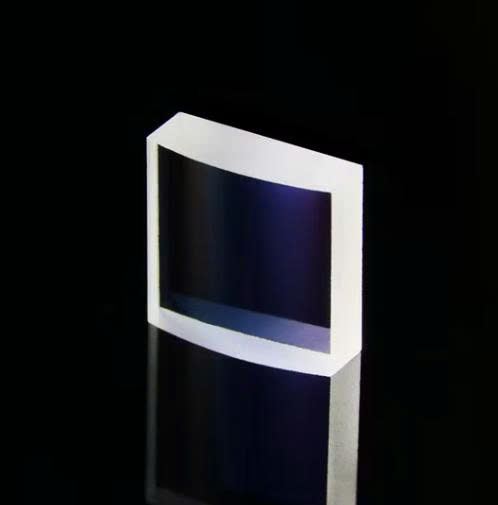

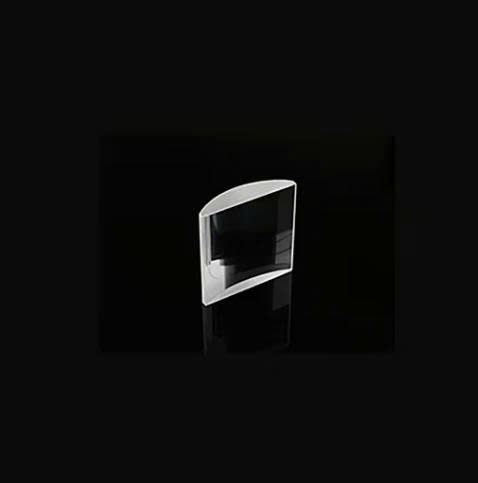

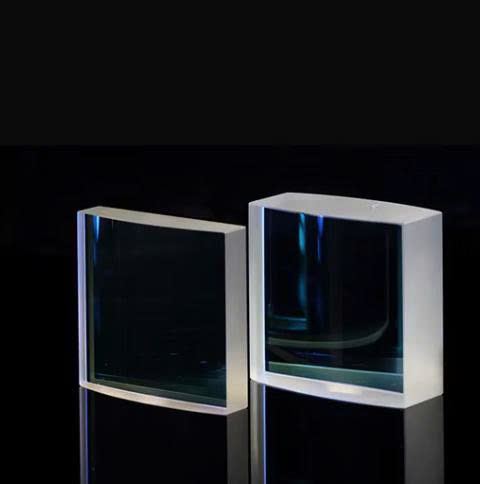

Cylindrical Lens – Thấu kính trụ chất lượng cao

Cylindrical Lens (Thấu kính trụ) là loại thấu kính đặc biệt với một trục cong và một trục phẳng, cho khả năng hội tụ hoặc phân kỳ ánh sáng chỉ theo một hướng.
Thấu kính trụ thường được sử dụng trong laser, chiếu sáng, quang học hình ảnh, đo lường và các ứng dụng công nghiệp cần biến đổi chùm sáng dạng hình chữ nhật hoặc dòng sáng song song.

Tại SHS Material Vina, chúng tôi cung cấp Cylindrical Lens chất lượng cao, đầy đủ vật liệu, lớp phủ, kích thước và tiêu cự theo yêu cầu OEM/ODM.

1. Cylindrical Lens là gì?

Cylindrical Lens là thấu kính có:

• Một trục cong (convex hoặc concave)

• Một trục phẳng

• Tạo khả năng hội tụ hoặc phân kỳ ánh sáng chỉ theo một chiều, trong khi chiều còn lại ánh sáng không bị ảnh hưởng.

Đặc điểm nổi bật:

• Tạo chùm sáng hình elip, chữ nhật hoặc dòng sáng song song

• Thường dùng để cải thiện chiếu sáng line scan, laser shaping, hoặc trong optical systems yêu cầu định hướng ánh sáng

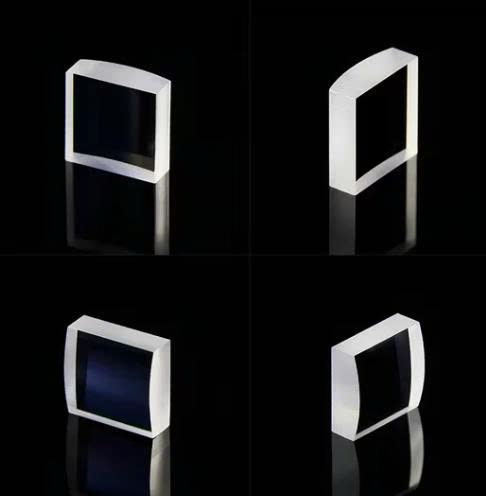

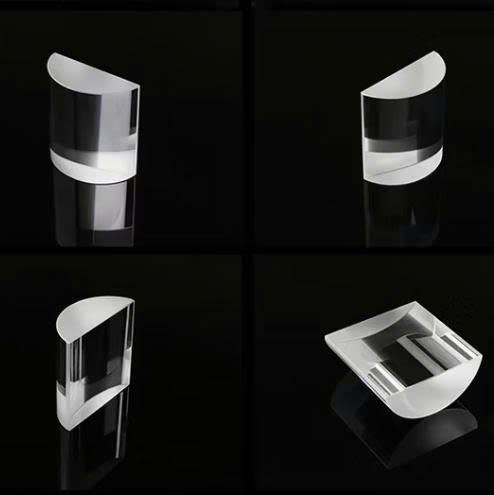

• Có thể là positive cylindrical lens (hội tụ theo trục cong) hoặc negative cylindrical lens (phân kỳ theo trục cong)

2. Cấu tạo & nguyên lý hoạt động

2.1 Cấu tạo

• Mặt cong: hình trụ (cylinder surface)

• Mặt còn lại: phẳng hoặc trục đối diện cũng cong tùy thiết kế

• Vật liệu: BK7, N-BK7, Fused Silica, Si, Ge, MgF2… tùy ứng dụng (VIS, UV, IR)

2.2 Nguyên lý

• Ánh sáng chiếu theo trục cong bị hội tụ hoặc phân kỳ

• Chiều vuông góc với trục cong đi qua không thay đổi

• Cho phép định dạng chùm sáng mà không cần hệ thống phức tạp

Nhờ đó, cylindrical lens được dùng trong laser line generation, imaging system correction và beam shaping.

3. Ứng dụng của Cylindrical Lens

3.1 Laser optics

• Beam shaping, tạo line beam

• Collimation theo một hướng

• Expander hoặc compressor beam trong laser diode

• Laser scanning systems

3.2 Camera & imaging

• Correct astigmatism (quang sai cầu) trong module camera

• Line scan camera, barcode reader

• Microscope illumination

3.3 Chiếu sáng & projector

• LED line illumination

• Uniform light sheets

• Optical engine shaping

3.4 Công nghiệp & đo lường

• Laser profilometry

• 3D scanning

• Optical alignment

• Surface measurement systems

3.5 Y tế & khoa học

• Light sheet microscopy

• Endoscope illumination shaping

• Fluorescence imaging

3.6 Ứng dụng đặc biệt

• LIDAR, ADAS camera

• Optical sensors

• Robot vision & AI imaging

4. Vật liệu sản xuất Cylindrical Lens tại SHS Material Vina

4.1 BK7 / N-BK7

• Giá tốt, phổ biến trong VIS

• Ứng dụng camera, laser, chiếu sáng

4.2 Fused Silica / Quartz

• Truyền UV–NIR tốt, chịu nhiệt

• Dùng laser diode, R&D, optical instrumentation

4.3 Vật liệu IR

• Si, Ge, ZnSe, CaF2, MgF2

• Ứng dụng camera nhiệt, IR imaging, spectroscopy

4.4 Polycarbonate / PMMA

• Giá rẻ, nhẹ

• Chiếu sáng, line scan, LED optics

5. Tùy chọn kích thước và thông số

• Chiều dài trục: 4–200 mm

• Đường kính trục cong: tùy thiết kế

• Tiêu cự (EFL): tùy chỉnh ±1% hoặc theo bản vẽ

• Tâm quang học: ≤ 3 arcmin

• Surface Quality: 60/40 – 40/20 – 20/10

• Form Accuracy: 0.3–1 μm (PV) hoặc tốt hơn

Nhận gia công mẫu thử, số lượng nhỏ, đến mass production.

6. Lớp phủ quang học (Coating Options)

6.1 AR Coating – Anti-Reflection

• Dải UV / VIS / NIR / IR / BBAR

• Tăng truyền sáng lên 99%+

6.2 Lớp phủ đặc biệt

• AF / AS chống bám nước / dầu

• Hard Coating cho môi trường công nghiệp

• Laser Coating cho laser công suất cao

7. Vai trò Cylindrical Lens trong thiết kế quang học

• Định dạng chùm sáng theo line hoặc sheet

• Hội tụ/phân kỳ theo một chiều, cho phép beam shaping

• Giúp giảm số lượng thấu kính trong optical system

• Dùng cho correction astigmatism hoặc tạo ánh sáng đồng đều

Cylindrical lens gần như là thành phần bắt buộc trong laser scanning, line illumination, LIDAR, robot vision.

8. Tại sao chọn Cylindrical Lens từ SHS Material Vina?

✔ Đầy đủ vật liệu: BK7, Fused Silica, Si, Ge, MgF2, CaF2, ZnSe, PMMA, PC

✔ Coating đa dạng theo bước sóng

✔ Nhập trực tiếp từ nhà máy Trung Quốc – giá tốt, chất lượng ổn định

✔ Sản xuất OEM/ODM theo bản vẽ

✔ Tư vấn kỹ thuật chi tiết, chọn vật liệu & lớp phủ tối ưu

✔ Giao hàng nhanh, hỗ trợ mẫu thử
